分布式音视频系统综合解决方案

发布时间:2022-09-09 17:11:47 热度:1166℃

[

,

项目概况



        本项目为某指挥中心综合大楼,本次建设共分4个区域,包括一楼值班室(长10米,宽10米,高3.5米)、二楼指挥中心(长15米,宽12米,高4米)、三楼会议室(长12米,宽9米,高3.5米)及三楼领导办公室(长5米,宽6米,高3米)。要求三层楼的所有音视频信号可以互通互控,无缝切换,领导办公室也可以方便地收看和控制各区域的音视频信号。



项目建设目标



        以设计建成智能信息互通指挥中心为宗旨,采用SVS分布式音视频及控制信号传输技术,建立高效、实用的实时指挥系统,实现多个区域的音视频信号互通共享、各区域设备灵活自由控制,达到多信号统一集中管理控制的目的。



方案建设内容



一、分布式系统概述



        在当前高清晰视频技术和网络技术迅速崛起,并且应用的行业越来越多、环境越来越复杂的情况下,为适应现代化的智能会议室建设要求,我们为本项目设计了由SVS自主研发的分布式信号传输系统(D3050),该系统基于网络,集成了行业领先的音视频信号编解码传输及无缝切换技术、智能控制通讯技术、KVM切换传输技术、高清图像处理技术及数字网络通信技术等融为一体,可以方便地将网内各区域的音视频信号、控制信号及电脑KVM信号灵活接入系统,并且相比传统的工程布线和售后维护也更加的方便高效。



二、分布式系统架构图



三、项目应用示意图



四、各楼层显示系统方案

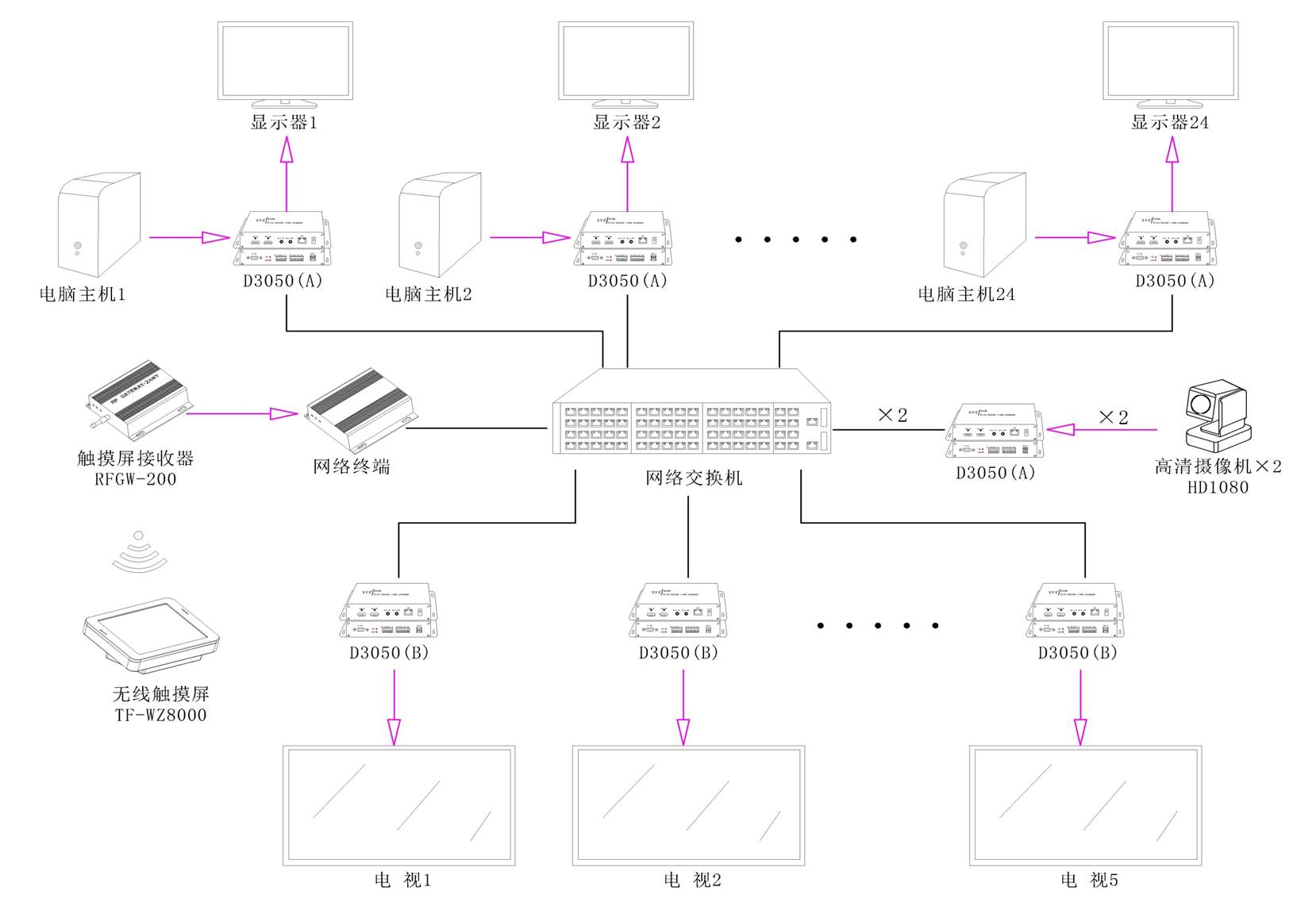

4.1、一楼值班室我们设计使用5台65英寸液晶电视作主要显示,可实时显示来自各楼层、各区域的视频信号,系统拓扑图如下:

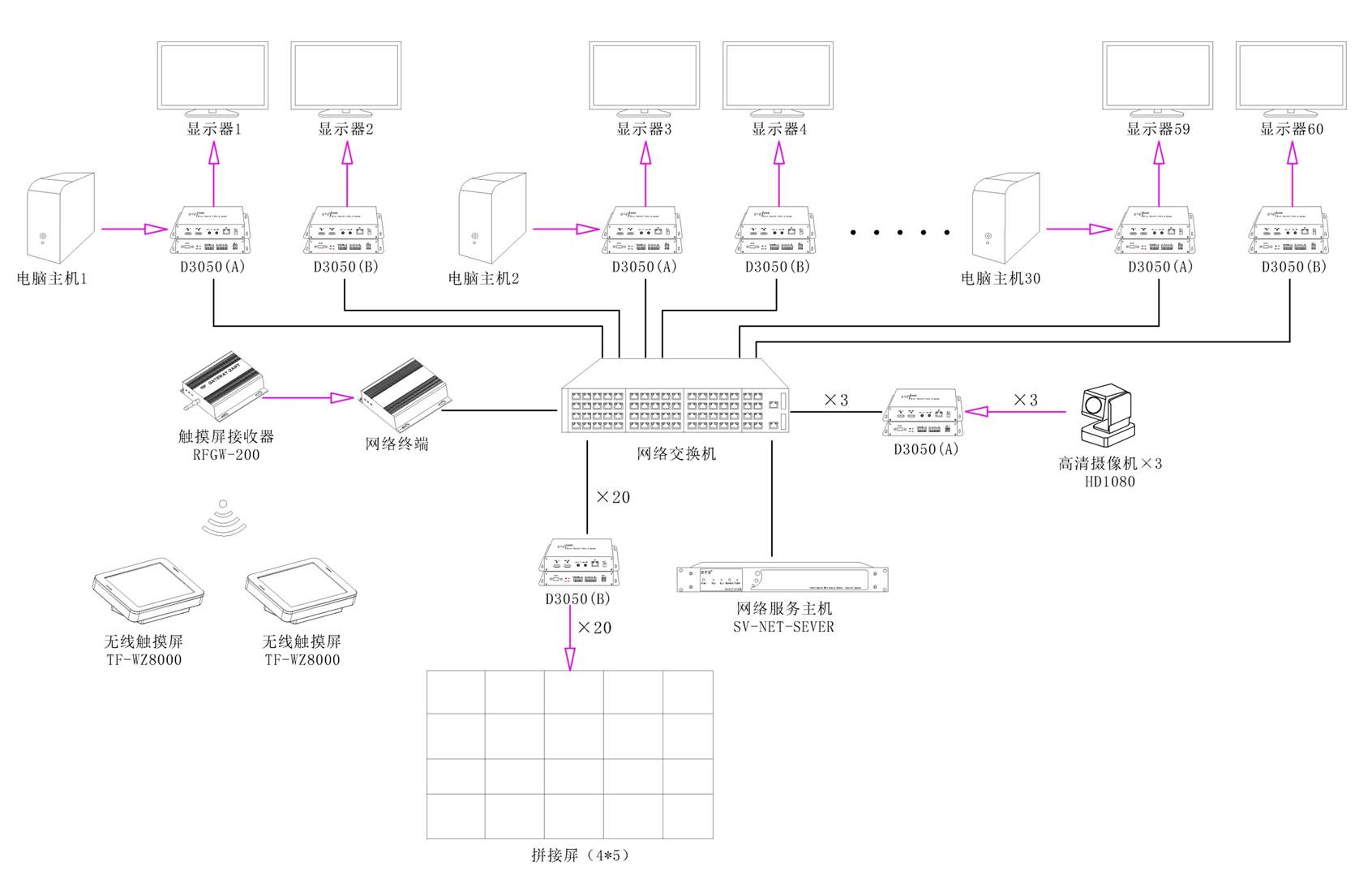

4.2、 二楼指挥中心采用由20块46英寸3.5mm超窄拼缝的高清液晶显示单元(D5001)组成的拼接墙作现场大屏显示,另外每个工作人员席位均设计了2台液晶显示屏,1台作本地电脑画面显示,另外1台作外部分布式信号接入显示,系统拓扑图如下:

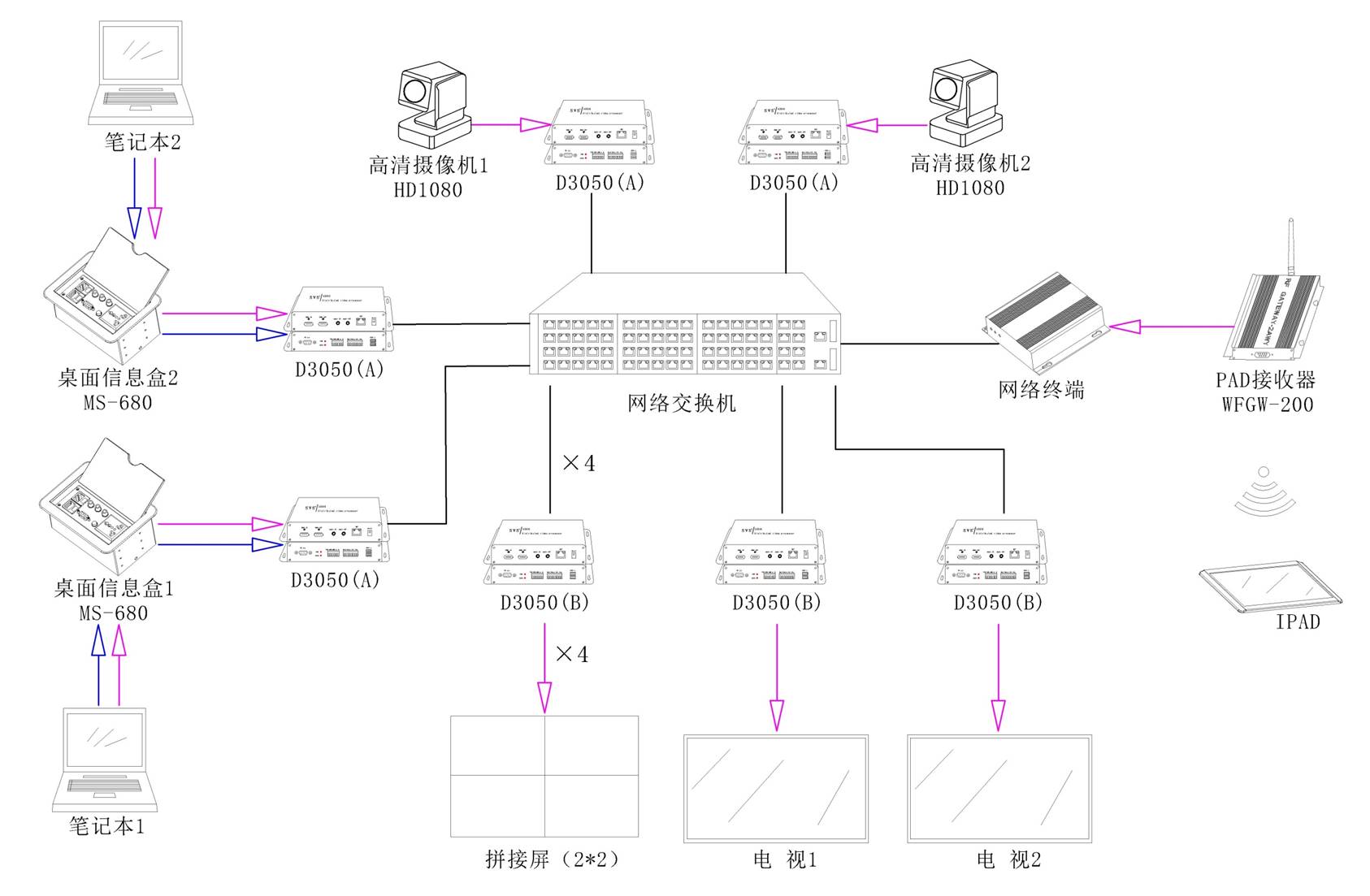

4.3、三楼会议室我们设计使用4块55英寸3.5mm超窄拼缝的高清液晶拼接屏(D5002)作会场主要显示,另外配备2台70英寸液晶电视作会场辅助显示,系统拓扑图如下:



4.4、领导办公室设计使用一台70英寸液晶电视作主要显示,也可以实时显示来自各区域的视频信号,系统拓扑图如下:

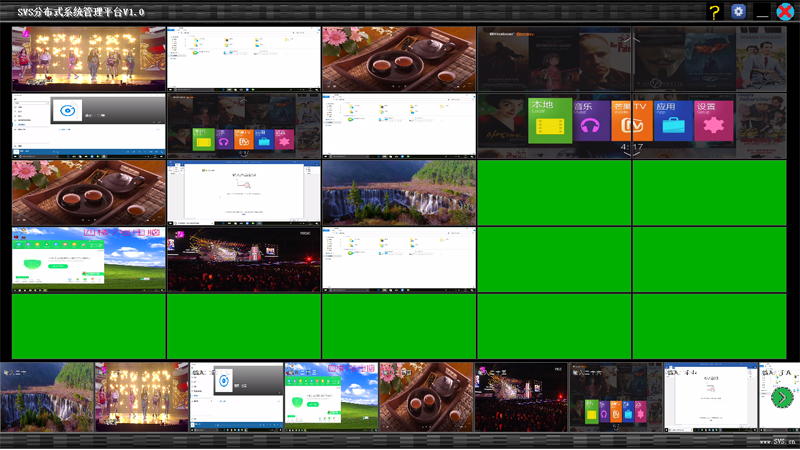

五、分布式系统可视化信号管理平台



该管理平台基于千兆网络,采用行业领先的分布式处理架构,通过数字编解码方式进行信号传输,利用触摸屏控制终端可将系统中的各种音视频信号使用触摸拖拽的方式切换到任意分布式输出终端显示,支持图像信号预览、分组,与大屏配合可实现图像拼接、漫游、叠加和窗口大小缩放及拉伸等功能。支持输入源信号图像实时预览、窗口放大预览、虚拟屏幕功能,还可实时监控各屏幕显示信号图像,支持一对一或一对多拖拽完成信号无缝切换。

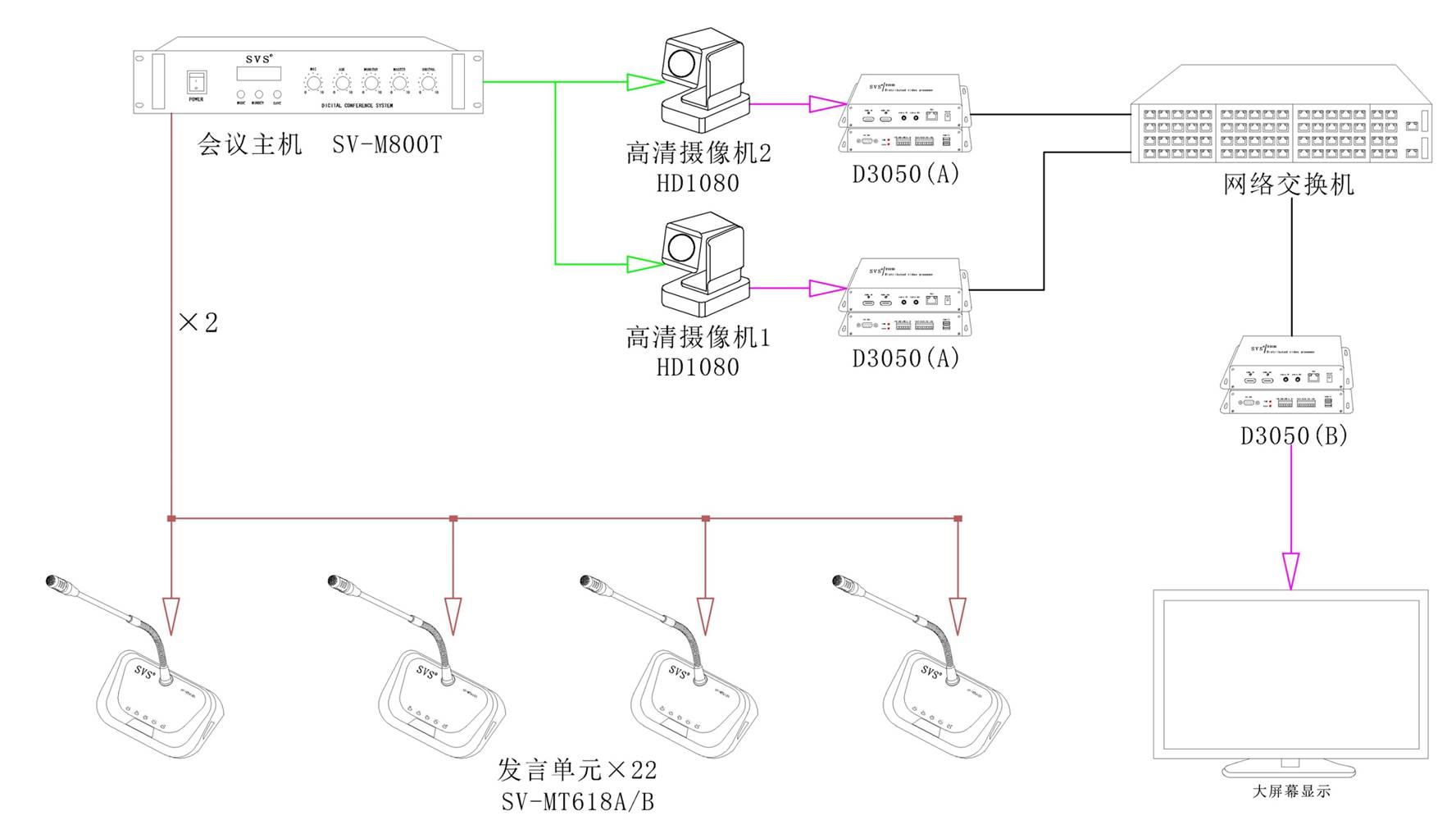

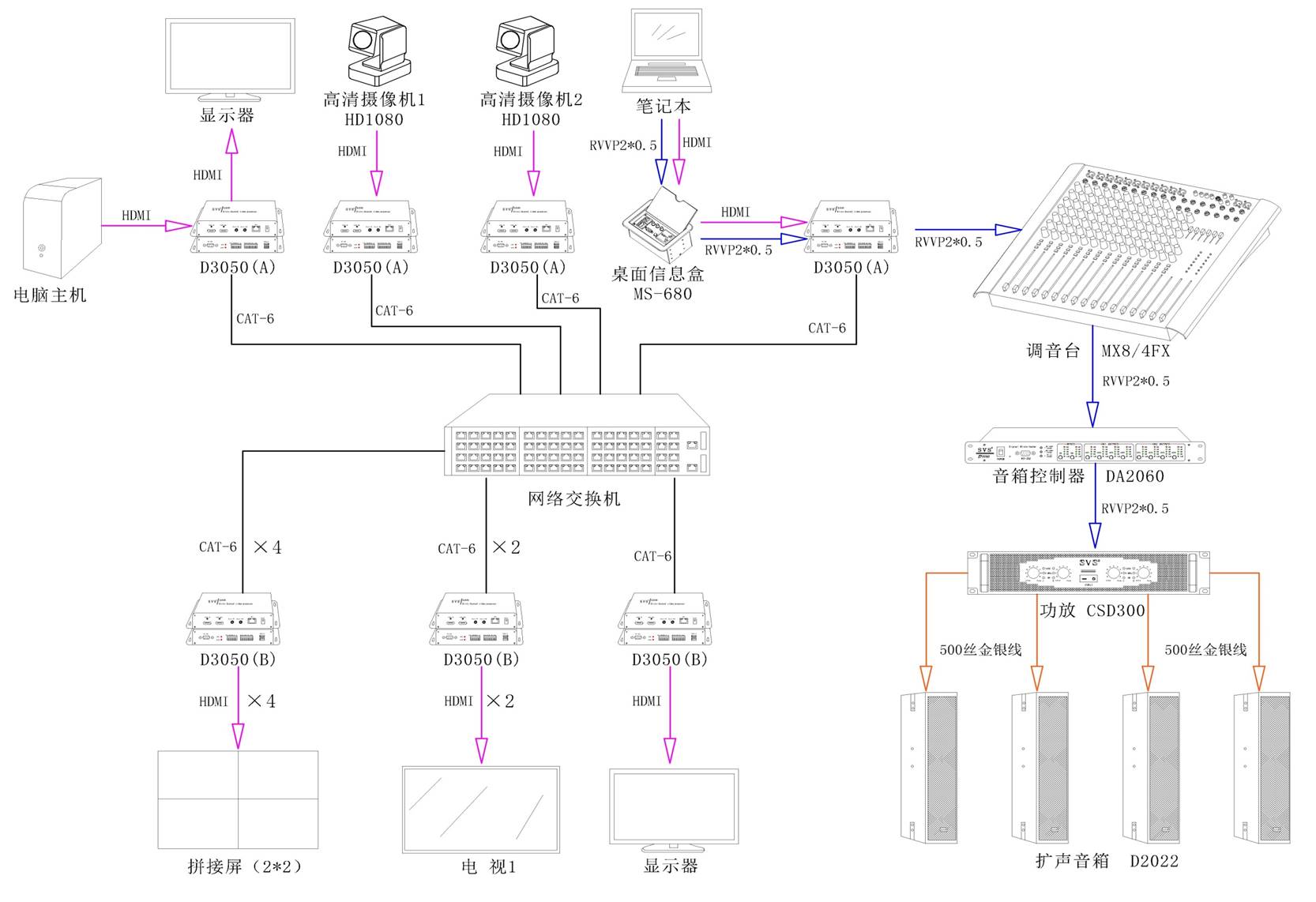

六、系统音视频信号连接示意图



指挥中心和会议室扩声系统均参考国家扩声厅级标准一级进行设计,我们采用专业阵列音箱(D2022)分布于现场壁挂式安装,该阵列音箱外形美观,声场覆盖均匀,在满足系统设计所需的声压级外还可以给指挥中心带来良好的整体扩声效果。此外系统还具备发言摄像自动跟踪功能,我们使用具备高亮度OLED显示屏的时钟会议话筒作发言单元,采用HD1080高清会议摄像机作会议摄像跟踪,可以实现当有与会者发言时,摄像机自动追踪到当前发言者,方便会议室与指挥中心和值班室举行联动视频会议。



七、系统KVM信号切换示意图



方便各楼层管理人员KVM接管控制各区域电脑。

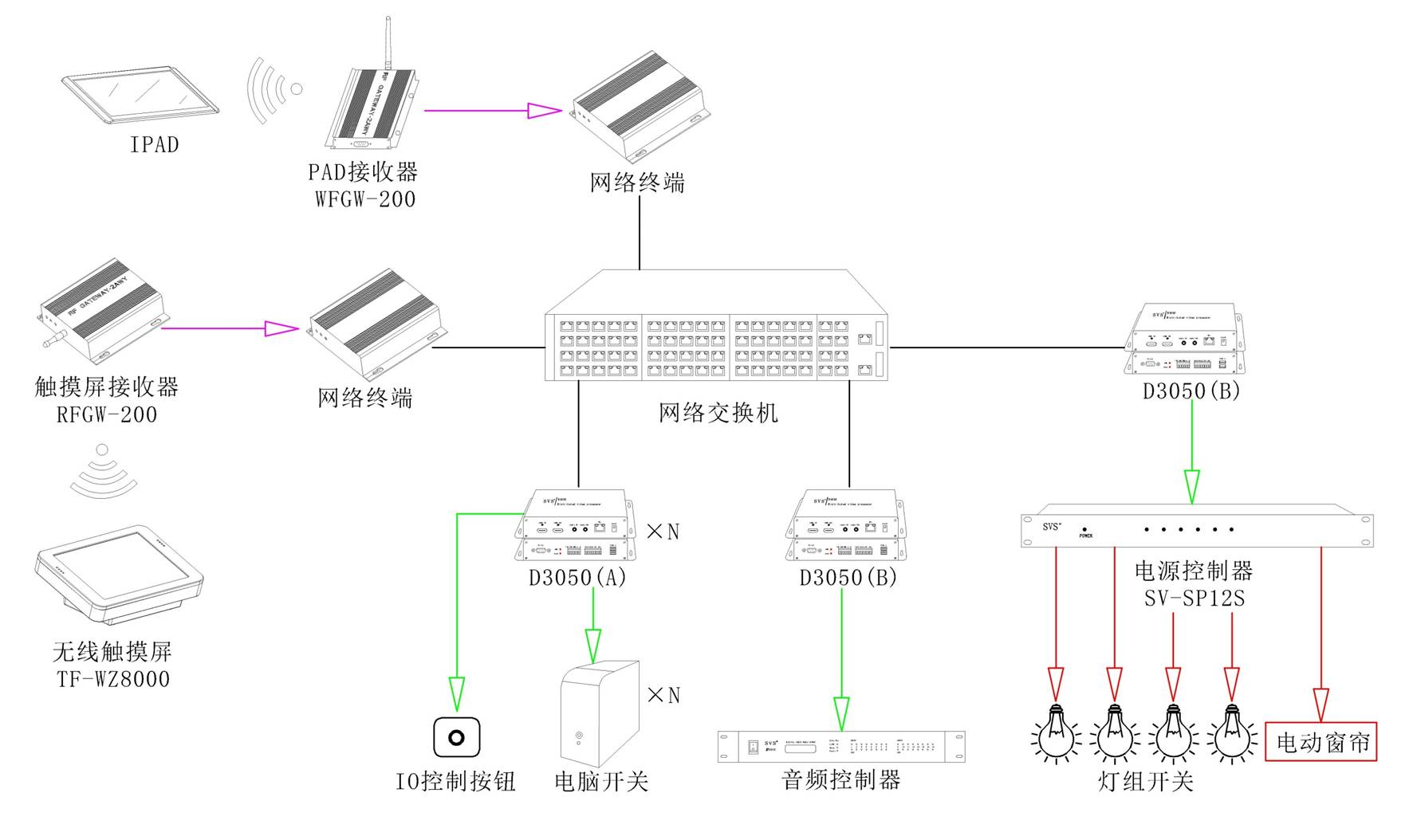

八、系统中央控制示意图



通过该系统,现场管理人员可使用无线触控屏对各区域设备和信号进行集中管理和控制,包括大屏幕图像显示、设备开关、音量调节、灯光控制、KVM接管控制等多种控制和调节。系统还支持任意扩展分布式编解码终端,方便以后维护和升级改造。

分布式系统将为用户打造一个先进智能、高效稳定的信号综合管理平台。



项目效果案例图

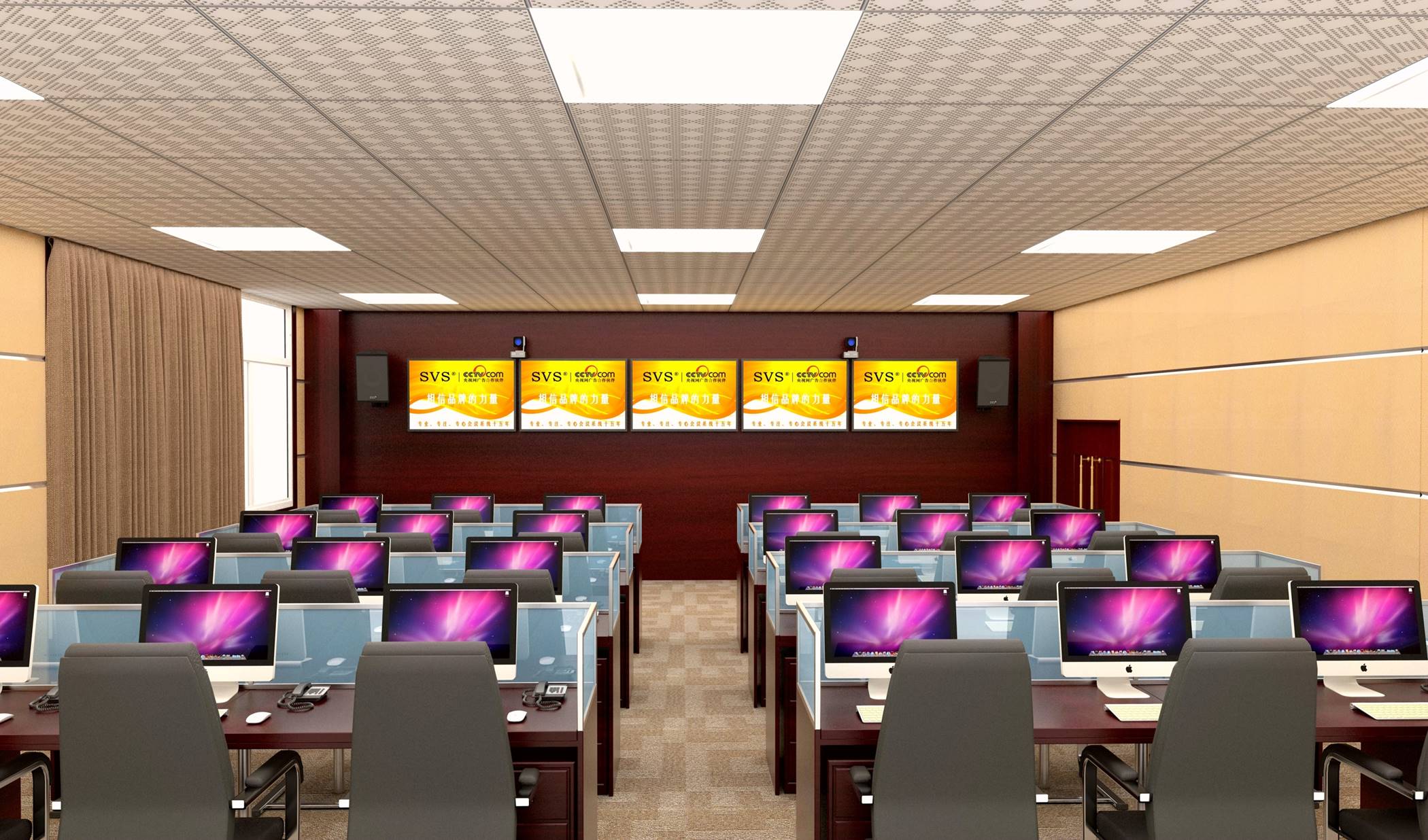

                                                                      (一楼值班室)

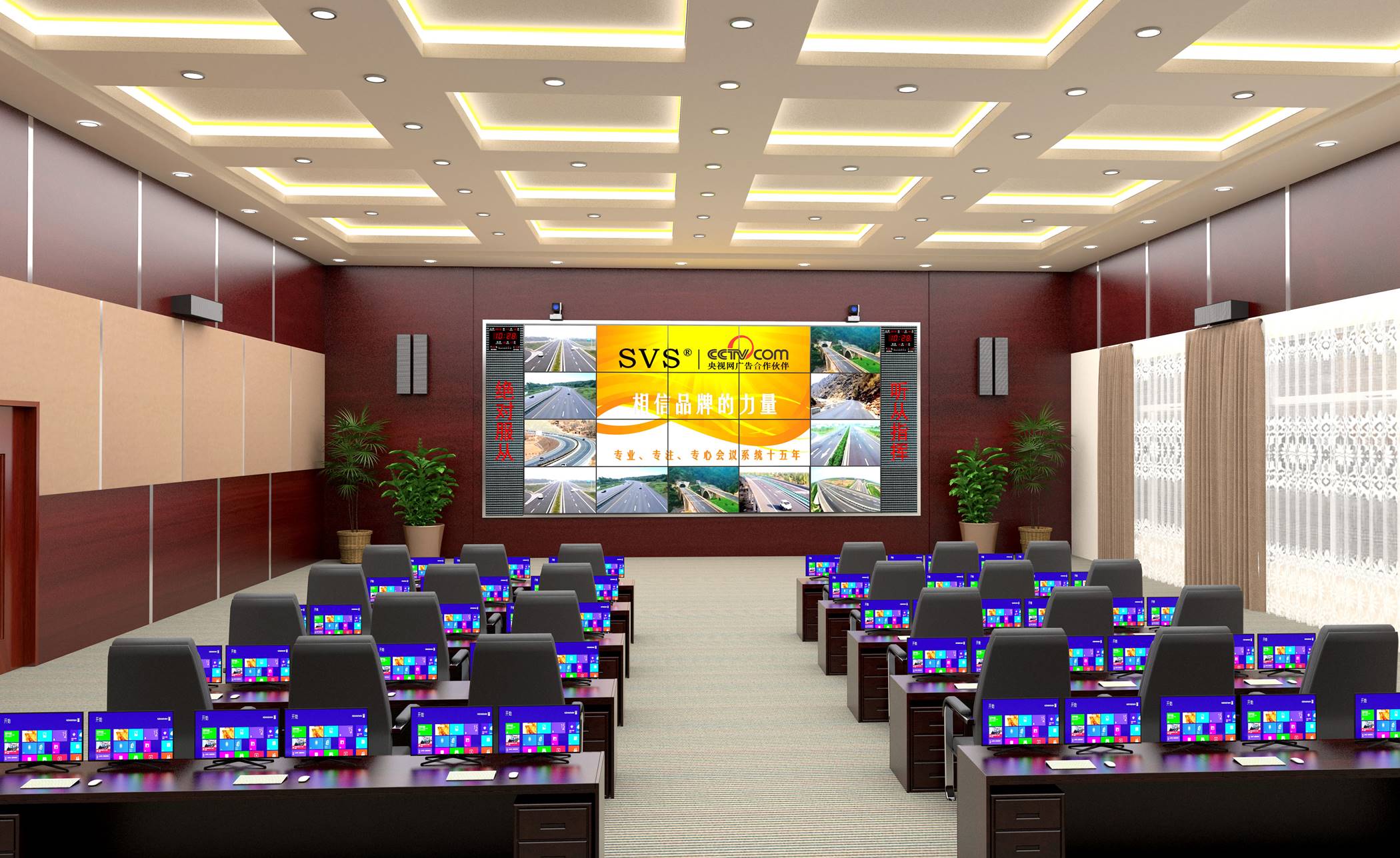

                                                                      (二楼指挥中心)



                                                                        (三楼会议室)

]
